连接器插拔力测试标准，插拔力测试视频
连接器插拔力测试标准，插拔力测试视频
| 目地：为了保证连接器适配后的可靠性和稳定性，依据EIA-364-13C（国际电气协会插拔力测试规范）特制定本标准，规定插入力不得大于额定值（确保使用者不至于很难插入适配头），而拔出力不得小于额定值（防止在各种复杂场合松脱或掉落，造成设备连线中断及损坏）。 | ||
| 连接器类型 | 测试项目标准 | 测试条件 |
| USB系列 | 1.连接器拔出力≥1.0Kg,焊线后注塑成品≥0.8Kg | 测试头插拔次数≤10次 插拔速度为12.7mm/分钟 |
| 2.连接器插入力≤3.5Kg | ||
| Mini-Din系列 | 1.连接器拔出力≥1.3Kg,焊线后注塑成品≥1.0Kg | 测试头插拔次数≤10次 插拔速度为25.4mm/分钟 |
| 2.连接器插入力≤3.5Kg | ||
| S-ATA系列 | 1.连接器拔出力≥1.0Kg | 测试头插拔次数≤10次 插拔速度为25.4mm/分钟 |
| 2.连接器插入力≤4.5Kg | ||
| D-SUB系列-09P | 1.连接器拔出力≥1.5Kg | 测试头插拔次数≤20次 插拔速度为25.4mm/分钟 |
| 2.连接器插入力≤3.5Kg | ||
| D-SUB系列-15P | 1.连接器拔出力≥2.0Kg | 测试头插拔次数≤20次 插拔速度为25.4mm/分钟 |
| 2.连接器插入力≤5.0Kg | ||
| D-SUB系列-25P | 1.连接器拔出力≥2.5Kg | 测试头插拔次数≤20次 插拔速度为25.4mm/分钟 |
| 2.连接器插入力≤8.5Kg | ||
| D-SUB系列-37P | 1.连接器拔出力≥3.0Kg | 测试头插拔次数≤5次 插拔速度为12.7mm/分钟 |
| 2.连接器插入力≤12.5Kg | ||
| Housing系列-02P | 1.连接器拔出力≥0.5Kg | 测试头插拔次数≤5次 插拔速度为12.7mm/分钟 |
| 2.连接器插入力≤3.0Kg | ||
| Housing系列-04P | 1.连接器拔出力≥0.5Kg | 测试头插拔次数≤5次 插拔速度为12.7mm/分钟 |
| 2.连接器插入力≤3.0Kg | ||
| Housing系列-06P | 1.连接器拔出力≥0.5Kg | 测试头插拔次数≤5次 插拔速度为12.7mm/分钟 |
| 2.连接器插入力≤3.0Kg | ||
| Housing系列-08P | 1.连接器拔出力≥0.7Kg | 测试头插拔次数≤5次 插拔速度为12.7mm/分钟 |
| 2.连接器插入力≤3.5Kg | ||
| Housing系列-10P | 1.连接器拔出力≥0.7Kg | 测试头插拔次数≤5次 插拔速度为12.7mm/分钟 |
| 2.连接器插入力≤3.5Kg | ||
| Housing系列-12P | 1.连接器拔出力≥1.0Kg | 测试头插拔次数≤5次 插拔速度为12.7mm/分钟 |
| 2.连接器插入力≤5.0Kg | ||
| Housing系列-14P | 1.连接器拔出力≥1.0Kg | 测试头插拔次数≤5次 插拔速度为12.7mm/分钟 |
| 2.连接器插入力≤5.0Kg | ||
| Housing系列-16P | 1.连接器拔出力≥1.0Kg | 测试头插拔次数≤5次 插拔速度为12.7mm/分钟 |
| 2.连接器插入力≤5.0Kg | ||
| 187端子系列 | 1.连接器拔出力≥1.5Kg | 测试头插拔次数≤5次 插拔速度为12.7mm/分钟 |
| 2.连接器插入力≤6.5Kg | ||
| 250端子系列 | 1.连接器拔出力≥2.0Kg | 测试头插拔次数≤6次 插拔速度为12.7mm/分钟 |
| 2.连接器插入力≤8.0Kg | ||
| IDC端子系列 | 1.连接器拔出力≥0.06g*Pin数 | 测试头插拔次数≤10次 插拔速度为12.7mm/分钟 |
| 2.连接器插入力≤6.8Kg | ||

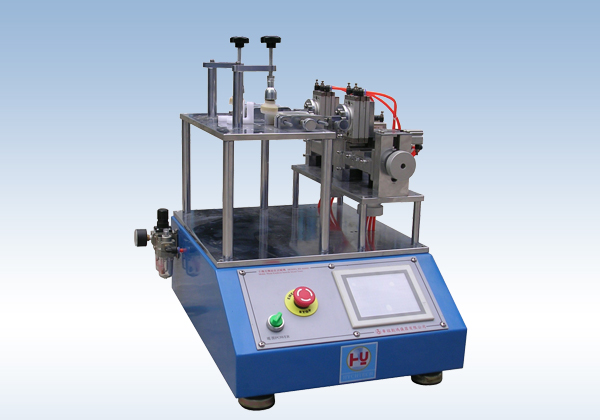

名称：手机充电器、耳机插拔试验机
型号：RS-6600G
手机充电器、耳机插拔试验机产品用途：
本机能够仿真网卡、手机充电器、手机耳机、手写笔、CD/MP3、USB及各类连接器等产品作插入与拔出试验，以评估结构件在经过N次拔插后品质是否可靠。
手机充电器、耳机插拔试验机产品特点：
本机采用触摸屏及PLC控制,中文界面,操作简便,耐久使用；
采用X-Y轴微调对心装置,确保插拔结果之真准性;
可同时作插拔和旋转测试
手机充电器、耳机插拔试验机技术参数：
| 型号 | RS-6600 | RS-6600G |
| 测试项目 | 2台手机充电器插拔 | 2台手机耳机 |
| 夹持可调范围 | X轴：0～10mm Y轴：0～45mm Z轴：0～45mm | |
| 测试速度 | 5～40次/min | |
| 手机夹持 | W100 X H35 X L120mm | |
| 测试次数设定 | 1～999999次（cycle） | |
| 机台尺寸 | 4400 X 600 X 550mm | |
| 重量 | 45kg | |
| 电源 | AC220V 50Hz 3A | |

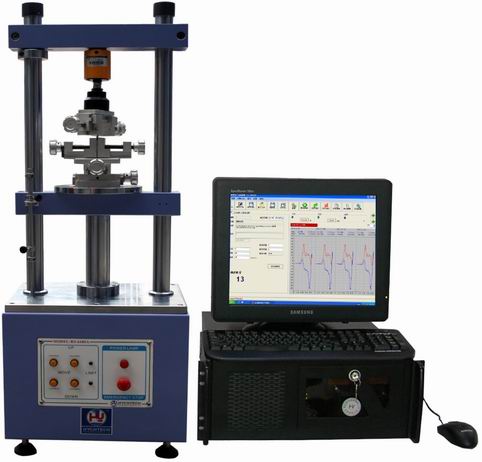

名称：伺服控制全自动插拔力试验机
型号：RS-6600A
全自动插拔力试验机产品用途：
本机适用于各种连接器作插入力与拔出力测试,配置自动求心装置再配以各种连接器之专用夹具,可以得到完全精准的插拔力结果。
本机采用Windows中文视窗程式设定，操作简便，自动存诸测试数据（荷重-行程曲线、荷重衰减寿命曲线、测试结果），且所有测试条件可存储。
本机采用高精密荷重元测量及伺服电机驱动，可以得到精准之插拔力结果，实为连接器制造商及各成品制造商之研发、品检之必备检测仪器。
全自动插拔力试验机典型应用：
连接器整排插拔测试 连接器单孔插拔测试
连接器插拔寿命测试 连接器单PIN与塑胶保持力测试
连接器Normal Force测试 连接器弹片压缩测试
连接器动态阻抗测试 各种拉、压力测试
全自动插拔力试验机技术参数：
| 容量选择 | 5kgf,10kgf,20kgf,50kgf,100kgf |
| 单位切换 | kgf,N,Lb,gf |
| 荷重精度 | ±0.5% |
| 最小显示 | 0.01kgf or 0.01gf |
| 测试行程 | 0~150mm |
| 位移最小显示 | 0.001mm |
| 有效宽度 | 200,400mm可选 |
| 测试速度 | 0~200mm/min or 400mm/min |
| 速度精度 | ±0.5% |
| 马达 | Ac伺服马达 |
| 主机尺寸 | 360x270x950mm |
| 机台重量 | 70kg |
| 电源 | AC220 10A 或指定 |
